सिस्को नेक्सस 9300-एफएक्स सीरीज़ स्विच सिस्को N9K-C93180YC-FX

उत्पाद का अवलोकन

सिस्को नेक्सस^®9300-एफएक्स श्रृंखला स्विच स्थिर सिस्को नेक्सस 9000 मंच पर आधारित हैसिस्को क्लाउड स्केल तकनीकयह प्लेटफॉर्म लागत प्रभावी क्लाउड-स्केल तैनाती, बढ़े हुए एंडपॉइंट्स और वायर-रेट सुरक्षा और टेलीमेट्री के साथ क्लाउड सेवाओं का समर्थन करता है।यह प्लेटफॉर्म उच्च प्रदर्शन प्रदान करने और अत्यधिक स्केलेबल डेटा केंद्रों और बढ़ते उद्यमों की विकसित जरूरतों को पूरा करने के लिए डिज़ाइन किए गए आधुनिक सिस्टम आर्किटेक्चर पर बनाया गया है।.

सिस्को नेक्सस 9300-एफएक्स श्रृंखला स्विच सर्वर पर 100-एमबीपीएस, 1-जीबीपीएस, और 10-जीबीपीएस गति से मौजूदा डेटा केंद्रों को पारदर्शी रूप से माइग्रेट करने के लिए विभिन्न प्रकार के इंटरफ़ेस विकल्प प्रदान करते हैं,और 10 और 40 जीबीपीएस की गति से 50 और 100 जीबीपीएस तक एग्रीगेशन परत परये प्लेटफॉर्म ग्राहकों के लिए निवेश सुरक्षा प्रदान करते हैं, बड़े बफर, अत्यधिक लचीली लेयर 2 और लेयर 3 स्केलेबिलिटी प्रदान करते हैं।आभासी डेटा केंद्रों और स्वचालित क्लाउड वातावरण की बदलती जरूरतों को पूरा करने के लिए.

सिस्को नेक्सस 9000 श्रृंखला स्विच के लिए दो संचालन मोड प्रदान करता है। संगठनों का उपयोग कर सकते हैंसिस्को एनएक्स-ओएस सॉफ्टवेयरमानक सिस्को नेक्सस स्विच वातावरण (एनएक्स-ओएस मोड) में स्विच को तैनात करने के लिए संगठनों को भी बुनियादी ढांचे है कि समर्थन करने के लिए तैयार है तैनात कर सकते हैंसिस्को एप्लिकेशन सेंट्रिक इन्फ्रास्ट्रक्चर(सिस्को एसीआई^टीएम) प्लेटफॉर्म को एक स्वचालित, नीति-आधारित, सिस्टम-प्रबंधन दृष्टिकोण (एसीआई मोड) का पूरा लाभ उठाने के लिए।

सिस्को नेक्सस 9300-एफएक्स श्रृंखला स्विच

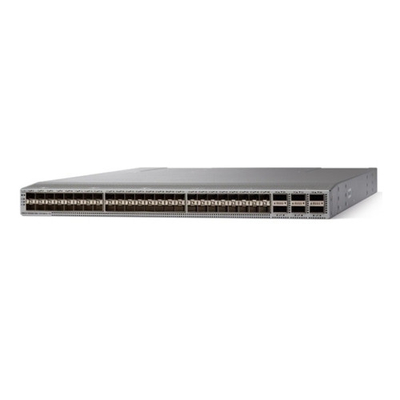

सिस्को नेक्सस 93180YC-FX स्विच एक माइक्रोसेकंड से कम विलंबता के साथ एक 1RU स्विच है जो बैंडविड्थ के 3.6 Tbps और 1.2 bpps का समर्थन करता है। 93180YC-FX पर 48 डाउनलिंक पोर्ट 1-, 10-,या 25-जीबीपीएस ईथरनेट या 16-, 32-जीबीपीएस फाइबर चैनल पोर्ट रैक के शीर्ष पर प्राथमिक भंडारण, कंप्यूटिंग सर्वर और बैक-एंड भंडारण संसाधनों के लिए एक अभिसरण बिंदु बनाते हैं।

अपलिंक छह 40- और 100-जीबीपीएस बंदरगाहों तक या 1-, 10-, 25-, 40, 50- और 100-जीबीपीएस कनेक्टिविटी के संयोजन का समर्थन कर सकता है, जो लचीला माइग्रेशन विकल्प प्रदान करता है।

स्विच में आईईईई संगत, एफसी-एफईसी और आरएस-एफईसी सक्षम है 25-जीबीपीएस समर्थन के लिए। सभी पोर्ट वायर-रेट मैकसेक एन्क्रिप्शन का समर्थन करते हैं। प्लेटफ़ॉर्म पर सुविधाओं को सक्षम करने के लिए कृपया लाइसेंसिंग गाइड अनुभाग देखें।

विशेषताएं और लाभ

सिस्को नेक्सस 9300-एफएक्स श्रृंखला निम्नलिखित विशेषताएं और लाभ प्रदान करती हैः

● वास्तुशिल्प लचीलापन

◦ उद्योग में अग्रणी सॉफ्टवेयर परिभाषित नेटवर्किंग समाधान सिस्को एसीआई^टीएमसमर्थन।

◦ मानकों पर आधारित वीएक्सएलएएन ईवीपीएन कपड़े के लिए समर्थन, पदानुक्रमित बहु-साइट समर्थन सहित (देखेंएमपी-बीजीपी ईवीपीएन नियंत्रण विमान के साथ वीएक्सएलएएन नेटवर्कअधिक जानकारी के लिए) ।

◦ तीन-स्तरीय बीजीपी आर्किटेक्चर, वेब-स्केल पर क्षैतिज, गैर-ब्लॉकिंग आईपीवी6 नेटवर्क कपड़े को सक्षम करते हैं।

◦ सेगमेंट रूटिंग नेटवर्क को मल्टीप्रोटोकॉल लेबल स्विचिंग (एमपीएलएस) पैकेट अग्रेषित करने और संसाधन आरक्षण प्रोटोकॉल (आरएसवीपी) यातायात इंजीनियरिंग (टीई) के बिना इंजीनियर यातायात की अनुमति देता है।यह बढ़ी हुई नेटवर्क स्केलेबिलिटी और वर्चुअलाइजेशन के लिए एक कंट्रोल-प्लेन विकल्प प्रदान करता है.

◦ लेयर 3 (v4/v6) यूनिकास्ट और मल्टीकास्ट रूटिंग प्रोटोकॉल सूट के लिए व्यापक प्रोटोकॉल समर्थन, जिसमें बीजीपी, ओपन शॉर्टस्ट पथ फर्स्ट (ओएसपीएफ), एन्हांस्ड इंटीरियर गेटवे रूटिंग प्रोटोकॉल (ईआईजीआरपी),रूटिंग सूचना प्रोटोकॉल संस्करण 2 (RIPv2), प्रोटोकॉल इंडिपेंडेंट मल्टीकास्ट स्पर्स मोड (पीआईएम-एसएम), सोर्स-स्पेसिफिक मल्टीकास्ट (एसएसएम), और मल्टीकास्ट सोर्स डिस्कवरी प्रोटोकॉल (एमएसडीपी) ।

● व्यापक प्रोग्रामेबिलिटी

◦ पावर ऑन ऑटो प्रोविजनिंग के माध्यम से शून्य दिन स्वचालन, प्रोविजनिंग समय को काफी कम करता है।

◦ अग्रणी devops विन्यास प्रबंधन अनुप्रयोगों के लिए उद्योग के अग्रणी एकीकरण Ansible, Chef, Puppet, SALT।RESTCONF/NETCONF के माध्यम से व्यापक मूल YANG और उद्योग मानक OpenConfig मॉडल समर्थन.

◦ सभी स्विच CLI कार्यों के लिए व्यापक एपीआई (JSON आधारित आरपीसी HTTP/HTTPs पर) ।

● उच्च स्केलेबिलिटी, लचीलापन और सुरक्षा

◦ लचीली अग्रेषण तालिकाएं FX मॉडल पर 2 मिलियन तक साझा प्रविष्टियों का समर्थन करती हैं। TCAM स्थान का लचीला उपयोग एक्सेस कंट्रोल लिस्ट (ACL) टेम्पलेट्स की कस्टम परिभाषा की अनुमति देता है।

◦ IEEE 802.1ae MAC सुरक्षा (MACsec) समर्थन 9300-FX मॉडल के सभी बंदरगाहों पर 10Gbps से अधिक या उसके बराबर की गति के साथ, भौतिक परत पर यातायात एन्क्रिप्शन की अनुमति देता है और सुरक्षित सर्वर प्रदान करता है,सीमा पत्ती, और पत्ती से रीढ़ की हड्डी तक कनेक्टिविटी।

● बुद्धिमान बफर प्रबंधन

◦ यह मंच सिस्को के अभिनवबुद्धिमान बफर प्रबंधन, जो चूहे और हाथी के प्रवाह को अलग करने और लिंक भीड़ की स्थिति में उनकी नेटवर्क अग्रेषण आवश्यकताओं के आधार पर अलग-अलग कतार प्रबंधन योजनाओं को लागू करने की क्षमता प्रदान करता है।

◦ बुद्धिमान बफर प्रबंधन कार्य हैंः

◦ हाथी के जाल (ईटीआरएपी) के साथ अनुमानित निष्पक्ष ड्रॉपिंग (एएफडी) । एएफडी ईटीआरएपी का उपयोग करके लंबे समय तक रहने वाले हाथी प्रवाहों को अल्पकालिक चूहों के प्रवाहों से अलग करता है।AFD चूहे के प्रवाह को ड्रॉप एल्गोरिथ्म से मुक्त करता है ताकि चूहे के प्रवाह को बैंडविड्थ-भूखे हाथी के प्रवाह से भूखे रहने के बिना बैंडविड्थ का अपना उचित हिस्सा मिल सके।इसके अलावा, एएफडी हाथियों के प्रवाह का ट्रैक रखता है और उन्हें बैंडविड्थ का उचित हिस्सा देने के लिए उन्हें बाहर निकलने की कतार में एएफडी एल्गोरिथ्म के अधीन करता है।

◦ ईटीआरएपी आने वाले प्रवाहों की बाइट संख्या को मापता है और इसकी तुलना उपयोगकर्ता द्वारा परिभाषित ईटीआरएपी सीमा से करता है। एक प्रवाह सीमा पार करने के बाद, यह एक हाथी प्रवाह बन जाता है।

◦ गतिशील पैकेट प्राथमिकता (डीपीपी) माउस प्रवाह और हाथी प्रवाह को दो अलग-अलग कतारों में अलग करने की क्षमता प्रदान करता है ताकि बफर स्थान को स्वतंत्र रूप से आवंटित किया जा सके।चूहों का प्रवाह, भीड़भाड़ और विलंबता के प्रति संवेदनशील प्राथमिकता कतार ले सकते हैं और पुनः आदेश से बच सकते हैं जो हाथी प्रवाह को पूर्ण लिंक बैंडविड्थ लेने की अनुमति देता है।

● आरडीएमई कन्वर्ज्ड ईथरनेट पर ₹ रोस समर्थन

◦ प्लेटफ़ॉर्म डीसीबी प्रोटोकॉल के समर्थन के साथ कन्वर्ज्ड ईथरनेट पर आरडीएमए के लिए हानि रहित परिवहन प्रदान करता हैः

◦ प्राथमिकता आधारित प्रवाह नियंत्रण (पीएफसी) नेटवर्क में गिरावट को रोकने और प्राथमिकता वर्ग के अनुसार फ्रेम प्रसार को रोकने के लिए।

◦ नेटवर्क विवाद की स्थिति में प्राथमिकता वर्ग के अनुसार बैंडविड्थ आरक्षित करने के लिए संवर्धित ट्रांसमिशन चयन (ETS)

◦ डेटा सेंटर ब्रिजिंग एक्सचेंज प्रोटोकॉल (DCBX) अंतिम बिंदुओं के साथ प्राथमिकता और बैंडविड्थ जानकारी का पता लगाने और आदान-प्रदान करने के लिए।

◦ प्लेटफ़ॉर्म एक्सप्लिसिट कंजंक्शन नोटिफिकेशन (ईसीएन) का भी समर्थन करता है जो ट्रैफ़िक को गिराए बिना, कंजंक्शन का अनुभव करने वाले पैकेटों को चिह्नित करके आईपी प्रवाह के प्रति एंड-टू-एंड अधिसूचना प्रदान करता है।यह प्लेटफ़ॉर्म उन चिह्नित पैकेटों की संख्या के ईसीएन आँकड़ों को ट्रैक करने में सक्षम है जिनकी भीड़भाड़ हुई है।.

● लैन और एसएएन अभिसरण

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesयह सुविधा लैन और एसएएन संकुचित नेटवर्क को एक हानि रहित, विश्वसनीय ईथरनेट नेटवर्क पर सक्षम करती है।

● हार्डवेयर और सॉफ्टवेयर उच्च उपलब्धता

◦ वर्चुअल पोर्ट-चैनल (वीपीसी) तकनीक स्पैनिंग ट्री प्रोटोकॉल के उन्मूलन के माध्यम से लेयर 2 मल्टीपैथिंग प्रदान करती है।यह मौजूदा प्रबंधन और तैनाती मॉडल को बदलने की आवश्यकता के बिना पूर्ण रूप से उपयोग किए जाने वाले द्वि-खंडीय बैंडविड्थ और सरलीकृत परत 2 तार्किक टोपोलॉजी को भी सक्षम करता है.

◦ 64-तरफ़ा समान-लागत मल्टीपैथ (ईसीएमपी) रूटिंग लेयर 3 फैट-ट्री डिजाइन के उपयोग को सक्षम करती है। यह सुविधा संगठनों को नेटवर्क की बाधाओं को रोकने, लचीलापन बढ़ाने,और कम नेटवर्क व्यवधान के साथ क्षमता जोड़ें.

◦ उन्नत रीबूट क्षमताओं में गर्म और ठंडे पैचिंग शामिल हैं।

◦ स्विच में गर्म-स्वैप करने योग्य पावर-सप्लाई यूनिट (पीएसयू) और N+1 रिडंडेंसी वाले प्रशंसक का उपयोग किया जाता है।

● व्यापक, सिद्ध नवाचारों के साथ उद्देश्य-निर्मित सिस्को एनएक्स-ओएस सॉफ्टवेयर ऑपरेटिंग सिस्टम

◦ सिंगल बाइनरी इमेज जो सिस्को नेक्सस 9000 सीरीज़ में प्रत्येक स्विच का समर्थन करती है, छवि प्रबंधन को सरल बनाती है। ऑपरेटिंग सिस्टम मॉड्यूलर है, प्रत्येक रूटिंग प्रोटोकॉल के लिए एक समर्पित प्रक्रिया के साथःएक ऐसा डिजाइन जो उपलब्धता में वृद्धि करते हुए दोषों को अलग करता है. एक प्रक्रिया विफलता की स्थिति में, प्रक्रिया को राज्य के नुकसान के बिना फिर से शुरू किया जा सकता है. ऑपरेटिंग सिस्टम गर्म और ठंडे पैचिंग और ऑनलाइन निदान का समर्थन करता है.

◦ डाटा सेंटर नेटवर्क मैनेजर (डीसीएनएम) सभी एनएक्स-ओएस-सक्षम तैनाती के लिए नेटवर्क प्रबंधन मंच है, जो नए फैब्रिक आर्किटेक्चर, आईपी फैब्रिक फॉर मीडिया,और सिस्को नेक्सस के लिए भंडारण नेटवर्क तैनाती^®दिन से मिनट तक प्रोजिशनिंग को तेज करें, और दिन शून्य से दिन एन तक तैनाती को सरल करें।टोपोलॉजी के लिए ग्राफिकल परिचालन दृश्यता के साथ समस्या निवारण चक्र को कम करें, नेटवर्क संरचना और बुनियादी ढांचा। विन्यास त्रुटियों को समाप्त करें और एक बंद लूप में चल रहे परिवर्तन को स्वचालित करें,टेम्पलेट किए गए तैनाती मॉडल और स्वचालित सुधार के साथ कॉन्फ़िगरेशन अनुपालन अलर्ट के साथ. कपड़े, उपकरणों और टोपोलॉजी के लिए वास्तविक समय का स्वास्थ्य सारांश. कपड़े (अंडरले, ओवरले, आभासी और भौतिक एंडपॉइंट्स) के लिए सहसंबंधित दृश्यता, जिसमें VMware के साथ कंप्यूटिंग विज़ुअलाइज़ेशन शामिल है।

◦ सिस्को नेक्सस डेटा ब्रोकर के साथ नेटवर्क यातायात की निगरानी सरल, स्केलेबल,नेटवर्क यातायात की निगरानी और विश्लेषण के लिए लागत प्रभावी नेटवर्क टेस्ट एक्सेस पॉइंट्स (टीएपी) और सिस्को स्विच्ड पोर्ट एनालाइजर (एसपीएएन) एग्रीगेशन.

● सिस्को नेटवर्क आश्वासन इंजन (NAE)

◦ सिस्को एनएई लगातार सत्यापित करता है कि क्या नेटवर्क बुनियादी ढांचा नीति के अनुसार काम कर रहा है और यह नीति में ऑपरेटर की ओर से तर्क करने के लिए गणितीय मॉडल की शक्ति का लाभ उठाता है,विन्यास और गतिशील अवस्था स्तरएनएई नेटवर्क में समस्याओं को सटीक रूप से इंगित कर सकता है, यह पहचान सकता है कि नेटवर्क का कौन सा एप्लिकेशन या हिस्सा प्रभावित है, समस्या का मूल कारण और इसे ठीक करने का सुझाव दे सकता है।इसका निरंतर सत्यापन दृष्टिकोण किसी भी पैकेट डेटा का उपयोग किए बिना प्रतिक्रियाशील से सक्रिय मोड में दिन 2 संचालन को बदल देता है।एनएई परिवर्तनों के प्रभाव की भविष्यवाणी करके, नेटवर्क से संबंधित आईटी घटनाओं को कम करके और मरम्मत के लिए औसत समय को 66% तक कम करके आउटेज से बचने में मदद करता है।एनएई नेटवर्क सुरक्षा और विभाजन अनुपालन सुनिश्चित करने में भी मदद करता हैएनएई के बारे में अधिक जानने के लिए, देखेंhttps://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.

सिस्को नेक्सस 9300-एफएक्स श्रृंखला स्विच विनिर्देश

तालिका 3 में सिस्को नेक्सस 9300-एफएक्स श्रृंखला स्विच के लिए प्रदर्शन और स्केलेबिलिटी विनिर्देश सूचीबद्ध हैं.
